| Fachwerksberechnung mit FEM in Excel | ||||||||
| Eingabefelder | ||||||||
| Lagerung | Kräfte in N | |||||||
| Knoten-Nr. | x in mm | y in mm | x-Ri | y-Ri | x-Ri | y-Ri | ||
| 1 | 0 | 0 | 0 | 0 | 0 | -20000 | ||
| 2 | 866 | 500 | 0 | 0 | 0 | 0 | ||
| 3 | 866 | 0 | 0 | 0 | 0 | 0 | ||
| 4 | 1732 | 500 | 1 | 1 | 0 | 0 | ||
| 5 | 1732 | 0 | 1 | 1 | 0 | 0 | ||
| 6 | 1 | 1 | 0 | 0 | ||||
| 7 | 1 | 1 | 0 | 0 | ||||
| 8 | 1 | 1 | 0 | 0 | ||||
| 9 | ||||||||
| 10 | ||||||||
| E-Modul: | 10000 | N/mm² | Lagerung: | 1 => fest | d.h. k_L = | 1000000000 | ||
| 0 => keine | ||||||||

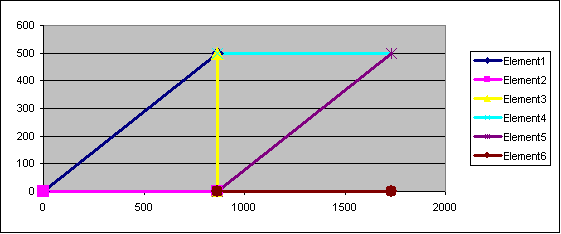

| Element-Nr. | Querschnitt | li. Kn-Nr. | x-li | y-li | Länge | Phi | ||
| re. Kn-Nr. | x-re | y-re | ||||||
| 1 | 1000 | 1 | 0 | 0 | 999,978 | 0,52361148 | ||
| 2 | 866 | 500 | ||||||
| 2 | 1000 | 1 | 0 | 0 | 866 | 0 | ||
| 3 | 866 | 0 | ||||||
| 3 | 1000 | 2 | 866 | 500 | 500 | -1,57079633 | ||
| 3 | 866 | 0 | ||||||
| 4 | 1000 | 2 | 866 | 500 | 866 | 0 | ||
| 4 | 1732 | 500 | ||||||
| 5 | 1000 | 3 | 866 | 0 | 999,978 | 0,52361148 | ||
| 4 | 1732 | 500 | ||||||
| 6 | 1000 | 3 | 866 | 0 | 866 | 0 | ||
| 5 | 1732 | 0 | ||||||
| 7 | 0 | |||||||
| 8 | 0 | |||||||
| 9 | 0 | |||||||
| 10 | 0 | |||||||
|
|
||||||||
