Übungsaufgaben Digitaltechnik
Lösung Aufgabe 4
Um die gewünschte Zählfolge 00 -> 11 -> 01 -> 10 -> 00 -> ... zu erreichen,

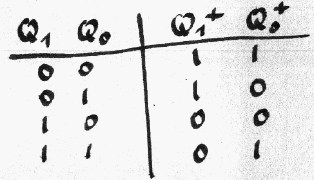

tragen wir die entsprechenden Zustandsübergange in eine Wertetafel ein,
die jeweils den gewünschten Folgezustand der Flipflops (nach den Takten) in
Abhängigkeit vom aktuellen Zustand (vor den Takten) darstellt.
Wegen des einfachen Schaltverhaltens der D-Flipflops (Q+ = D)
haben wir damit ebenfalls gleich die Schaltfunktionen für die beiden
D-Eingänge.
Also ist D1 = Q1+ =
und D0 =
.
