Dr. Thomas Wolff

TGI Ü Termin 2: Schaltungen: Arithmetik

Aufgabe 1

Baue einen Halbaddierer.

Aufgabe 2 (1 Punkt)

Baue einen Volladdierer.

Aufgabe 3 (1 Punkt, max 1 Punkt)

Baue ein mehrstelliges Addierwerk mit Überlauf-Erkennung (OVF-Ausgang).
Hierzu können fertige Volladdierer verwendet werden: der 74183 (Datenblatt) enthält zwei davon. Ersatzweise kann der 74283 (Datenblatt) benutzt werden.

  • Mit "1" (1A, 1B, etc.) bzw. "2" sind die Anschlüsse der beiden VA (1 bzw. 2) bezeichnet.
  • A, B, Cn sind jeweils die Eingänge.
  • Σ ist der Summenausgang, Cn+1 ist der Übertragsausgang.

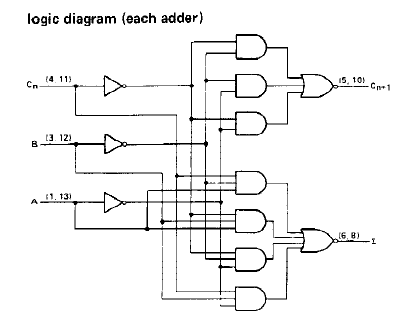

Nur zur Info: Interner Aufbau eines der Volladdierer im 74183 (zur Ansicht, unterscheidet sich von der Schaltung im Unterricht!):
