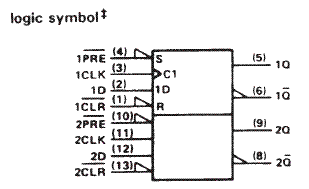

- Mit "1" (1D, 1Q, etc.) bzw. "2" sind die Anschlüsse der beiden FFs (1 bzw. 2) bezeichnet.
- CLK ist der Takteingang.
- PRE und CLR sind asynchrone Setz- und Rücksetzeingänge;
der Querstrich deutet an, dass sie mit 0-Signal wirken;
sie können offen gelassen werden, bei Bedarf können sie durch
kurzes Antippen mit einem Massekabel betätigt werden (mit GND
verbundenes Kabel ≙ 0-Signal).
Nur zur Info: Interner Aufbau eines der Flipflops im 7474:
